以下是:临汾尧都铸铁闸门_渠道闸门产地厂家直销的图文介绍

耀禹水利机械厂(临汾市尧都区分公司)借助先进的加工设备与先进的技术，专业、的管理团队，坚持发挥团队粗神，合作共赢的理念，结合自产自销 河道清污机、铝合金闸门的经营战略，让我们给客户提供的是价廉物美的 河道清污机、铝合金闸门产品与服务！ 欢迎广大新老客户光临惠顾，我们将竭诚为您服务！

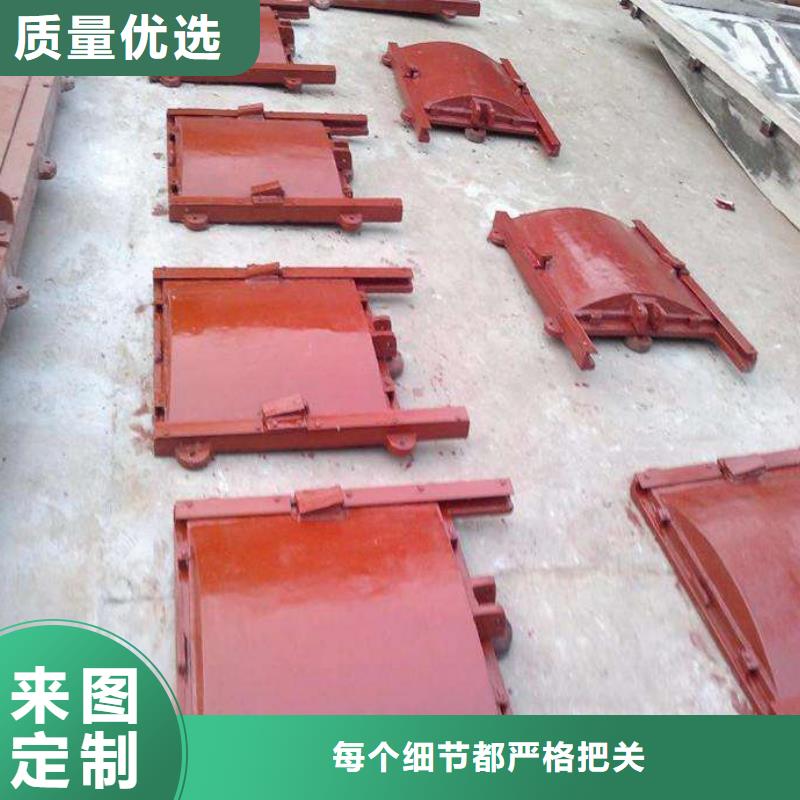

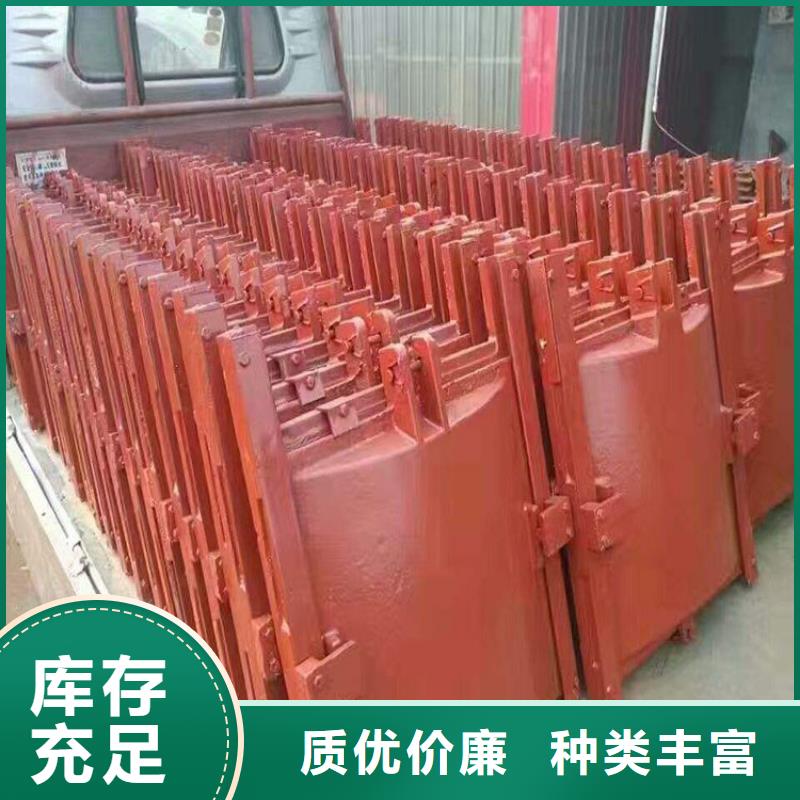

概述  合金铸铁平面滑动闸门是我公司主导产品之一，它在结构上采用了机械加工基础结合人工研磨止水面，止水效果显著。闸门结构合理，便于安装，操作简便灵活，便于管理，耐锈蚀，是中小型水工建筑物中理想的平面闸门。

     我公司也可以根据用户要求材质采用多种合金材料，其耐磨耐蚀性能更佳。




主题内容与适用范围    本标准规定了铸铁闸门的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。    本标准适用于供水、排水工程用的铸铁制闸门。   引用标准    GB 1176  铸造铜合金技术条件   GB 1220  不锈钢棒    GB 4216.2 2.5巴灰铸铁管法兰尺寸    GB 4216.9 灰铸铁管法兰用石棉橡胶垫片尺寸   GB 4216.10 灰铸铁管法兰及垫片技术条件   GB 6414  铸件尺寸公差   GB 9439  灰铸铁件    YB 3211  涂漆通用技术条件   YB 3214  包装通用技术条件  @产品分类  1 产品标记       □ □ □ □——□ 其中(从左到右)：□——铸铁闸门Z；          □——门杆形式M(明杆式)，A(暗杆式)；         □——安装方式Q(墙式)，G(墙管式)；          □——闸孔形状Y(圆形)，F(方形)，J(矩形)；         □——闸孔尺寸。   2 标记示例    a. Φ300mm铸铁明杆墙管式圆闸门：ZMGY-300    b.300mm×450mm铸铁暗杆墙式矩形闸门：ZAQJ-300×450   3 闸孔规格   闸孔规格见表1   注：1)该规格不适用墙管式闸门   4 基本参数   基本参数见表2   5 闸门基本形式    圆形闸门基本形式见图1；方形或矩形闸门基本形式见图2。   图1 圆形闸门基本形式  1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母   图2 方形或矩形闸门基本形式  1——楔紧装置；2——门框(含导轨)；3——传动螺杆；4——吊耳；5——密封座；6——门板；7——吊块螺母






注意事项：  铸铁闸门必须整体安装，闸框与闸门不能折开，闸门的出水口必须与预留的出水口一致，并采用以上介绍的安装方式固定后。再把闸框与闸门的固定螺丝拆开，小编再次强调，必须安装完毕后再把闸门和闸框的固定螺丝及小压条拆开。如果没有安装好就拆，后果自行负责。  建议客户谨慎安装，如有不会可以咨询本厂工程师。@

 一、总体结构及安装方式  1、 本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为：  单向升杆式方、圆闸门(型号：SFZ、SYZ)； 单向暗杆式方、圆闸门(型号：AFZ、AYZ)；  双向升杆式方、圆闸门(型号：SSFZ、SSYZ)； 启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两 用式（型号：QDA）及双吊点式（型号：QDS、QSS） a) 靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安 装，土建预留孔比闸门口径大100mm。  b) 附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口 径相同。

    靠壁式                                 附壁式

    法兰式                           下开式  c) 法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密 封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。  d) 平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。  e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。  f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。






吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。

                           表 2                          mm  闸门孔口规格  板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000  ≥14  注:矩形闸门的密封座厚度以闸孔的长边尺寸为准。    吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。  传动螺杆  传动用螺杆应按 工作开启和关闭力设计，其拉伸、压缩和剪切强度的系数不小于5，螺杆的柔度不大于200。 楔紧装置   在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm。 楔紧件用螺钉(螺柱)分别固定在门板及门框上。   销轴与螺钉、螺栓等紧固件  所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计，其拉伸、压缩和剪切强度的系数应不小于5。
